LP4057在便携式医用设备充电管理中的应用

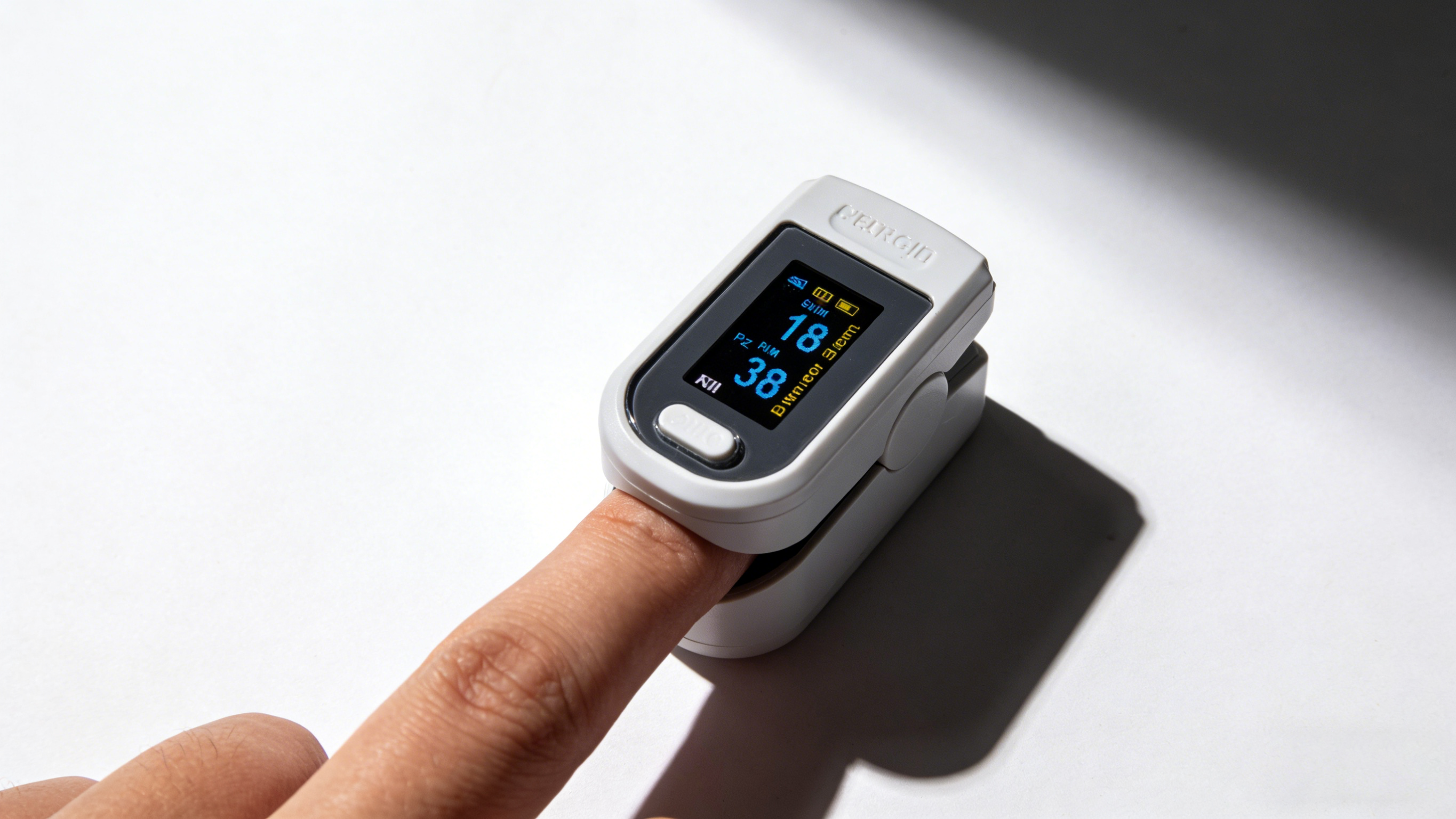

在便携式医用设备的研发过程中，充电管理电路的选型直接影响设备的使用方式与续航表现。以一款指夹式脉搏血氧仪为例，该设备用于日常血氧饱和度监测，内置400mAh锂电池，通过USB接口充电，要求充电过程可控，PCB面积受限，同时设备可能在不同环境温度下使用。微源半导体的LP4057线性充电芯片在该类设备中得到了应用。

LP4057采用SOT23-6封装，封装尺寸约为2.9mm×1.6mm。对于血氧仪内部紧凑的PCB布局而言，这一尺寸能够放置在主板边缘区域，不占用传感器、MCU和显示模块的布板空间。其电气参数与400mAh电池的充电需求相符合：4.5V至6.5V的输入电压范围覆盖了USB接口的常规输出特性，9V的耐压值为电源波动预留了冗余，600mA的充电电流可配置为0.5C倍率充电，待机状态下小于1μA的静态功耗则降低了设备闲置时的电池消耗。

在充电过程中，LP4057的工作流程分为几个阶段。当电池电压低于2.9V时，芯片自动进入预充电模式，以较小电流对电池进行恢复；电池电压升至2.9V以上后，LP4057切换至恒流充电模式，充电电流由外部电阻设定维持在400mA；当电池电压接近4.2V时，芯片转入恒压充电阶段，充电电流逐渐减小；充电完成时，LP4057自动终止充电循环。输入电源断开后，电池端的漏电流降至1μA以下，避免电池在搁置过程中电量流失。对于血氧仪这类可能间歇性使用的设备，这一特性有助于维持电池电量。

LP4057内置的热反馈机制在该类设备中具有一定实用价值。血氧仪在使用过程中可能由用户手持，充电时设备外壳与手部接触。当芯片内部温度上升至设定阈值时，LP4057自动降低充电电流，使温度维持在设定范围内。这一功能由芯片自主完成调节，无需外部电路介入，避免设备表面温度过高影响握持体验。

在不同环境温度下，LP4057的表现保持了参数的对应关系。指夹式血氧仪的使用场景可能涵盖家庭、社区诊所或户外环境，环境温度差异较大。在-20°C和85°C的边界条件下进行充放电循环，充电电压始终维持在4.2V±1%以内，充电电流随温度变化的波动在数据手册标称范围内。这一特性使采用LP4057的血氧仪能够在不同季节和地域环境中使用，充电功能不受环境温度影响。

LP4057具备充电状态指示功能。通过外部引脚可连接LED指示灯，在充电过程中指示灯点亮，充电完成后指示灯熄灭。这一功能在血氧仪产品中用于向使用者反馈充电状态，属于较为直接的人机交互方式。设备充电时，用户通过指示灯即可判断充电进度，无需点亮屏幕查看。

从整体方案来看，LP4057在指夹式脉搏血氧仪中的应用体现了线性充电芯片在便携式医用设备中的常见用法：封装尺寸适配紧凑空间，充电流程包含预充、恒流、恒压三个阶段，热反馈机制在温度上升时调节电流，低待机功耗减少电池搁置消耗，状态指示功能呈现充电进程。这些功能构成了完整的充电管理方案，无需额外复杂外围电路即可实现。

对于采用400mAh锂电池的便携式医用设备而言，LP4057的参数设定与功能配置能够满足其充电管理的基本要求。充电过程可控，待机功耗控制有效，环境适应性经过验证，使得这颗芯片在该类产品中具备了实际应用价值。在医疗电子领域，设备对可靠性的要求有一定标准，充电管理作为基础功能，其运行表现直接影响整机使用体验。LP4057以其功能设计和参数匹配，在该类设备中承担了相应的充电管理职责。
